در پروژههای عمرانی و صنعتی، کیفیت اتصال پیچومهره مستقیماً با ایمنی، دوام و عملکرد سازه ارتباط دارد. در یک اتصال پرمقاومت، استفاده از مهرهای که صرفاً از نظر اندازه با پیچ سازگار باشد، همیشه کافی نیست؛ بلکه کلاس مقاومتی، ابعاد، رزوه، متریال، پوشش و هماهنگی آن با پیچ و واشر باید مورد توجه قرار گیرد.
تولید مهره فولادی کلاس ۱۰ برای سیستمهای اتصال پرمقاومت، به همین دلیل نیازمند کنترل دقیق فرآیند ساخت و انطباق محصول با مشخصات استاندارد است. مهرههای HV در کنار پیچ و واشر مناسب، بخشی از یک مجموعه اتصال سازهای هستند و نمیتوان عملکرد آنها را کاملاً جدا از سایر اجزای اتصال بررسی کرد.
در استاندارد EN 14399-4، مهرههای سیستم HV دارای کلاس خواص مکانیکی ۱۰ هستند و برای رزوههای M12 تا M36 مشخصات فنی آنها تعریف شده است. همچنین علامتگذاری مهره شامل کلاس ۱۰ و حروف HV است.
اگر برای پروژه خود به مهره فولادی کلاس ۱۰ در تهران نیاز دارید، بهتر است پیش از خرید، سایز، استاندارد و مشخصات مجموعه پیچومهره را مشخص کنید.
برای دریافت استعلام و بررسی مشخصات سفارش، نقشه یا فهرست سایزهای موردنیاز را ارسال کنید:
استعلام مستقیم مهره فولادی کلاس ۱۰ در واتساپ

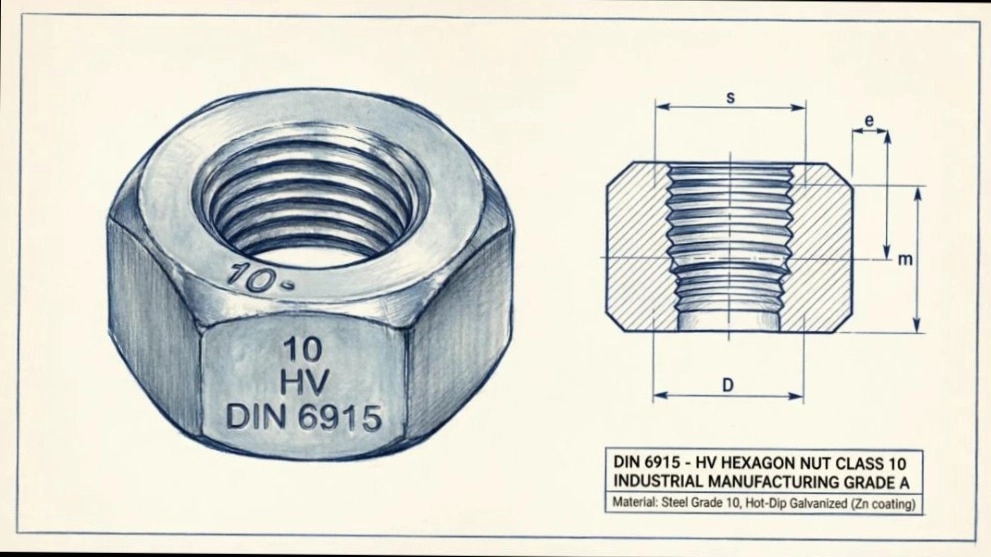

مهره DIN 6915 چیست؟
در بسیاری از جستوجوهای بازار، عبارتهایی مانند «مهره DIN 6914» یا «مهره DIN 6914 کلاس ۱۰» دیده میشود؛ اما از نظر فنی باید میان استاندارد پیچ و مهره تفکیک قائل شد.
DIN 6914 به پیچهای ششگوش با سر بزرگ برای اتصالات سازهای پرمقاومت مربوط بوده است، در حالی که DIN 6915 استاندارد مربوط به مهرههای مورد استفاده در همین خانواده از اتصالات HV بوده است. در سیستم استاندارد جدید، EN 14399-4 الزامات مجموعههای پیچ و مهره سیستم HV را پوشش میدهد.
بنابراین اگر هدف شما تولید مهره فولادی کلاس ۱۰ برای اتصال HV است، بهتر است در سفارش علاوه بر عبارت رایج DIN 6915، استاندارد جاری پروژه یعنی EN 14399-4 نیز بررسی شود.
این نکته برای واحدهای خرید، مهندسان کنترل کیفیت و پیمانکاران اهمیت زیادی دارد؛ زیرا استفاده از نام استاندارد قدیمی یا جدید باید با اسناد فنی پروژه هماهنگ باشد.
مهره فولادی کلاس ۱۰ چه ویژگیهایی دارد؟
مهره کلاس ۱۰ برای کاربردهای مقاومتی بالاتر از مهرههای عمومی طراحی شده است. در EN 14399-4، کلاس خواص مکانیکی مهره ۱۰ تعیین شده و الزامات مکانیکی آن به EN ISO 898-2 ارجاع داده میشود. همچنین برای مهرههای بدون پوشش، کلاس تلرانس رزوه 6H و برای برخی شرایط پوشش، الزامات مربوط به تلرانس رزوه و پوشش مشخص شده است.
این مشخصات نشان میدهند که مهره فولادی کلاس ۱۰ صرفاً یک مهره ششگوش ضخیم نیست. کیفیت فولاد، عملیات تولید، رزوهکاری و کنترل نهایی، همگی در عملکرد قطعه نقش دارند.
در سفارش صنعتی باید میان مهره عمومی کلاس ۱۰ و مهرهای که برای سیستم اتصال پرمقاومت HV تأیید شده است نیز تفاوت قائل شد.
تفاوت مهره معمولی با مهره HV چیست؟
ظاهر یک مهره ششگوش معمولی ممکن است در نگاه اول بسیار شبیه مهره HV باشد، اما تفاوت اصلی در مشخصات فنی و کاربرد آنهاست.
مهره HV برای استفاده در مجموعههای اتصال سازهای پرمقاومت و پیشتنیده طراحی شده است. در چنین سیستمی، پیچ، مهره و واشر باید بهصورت هماهنگ انتخاب شوند.
از طرف دیگر، مهرههای عمومی ممکن است برای اتصالات صنعتی معمولی کاملاً مناسب باشند، اما استفاده از آنها در یک اتصال طراحیشده برای سیستم HV بدون بررسی مشخصات فنی توصیه نمیشود.
به همین دلیل، تولید مهره فولادی کلاس ۱۰ برای پروژههای سازهای باید بر اساس استاندارد و کاربرد نهایی انجام شود، نه صرفاً بر اساس قطر و اندازه آچارخور.
استاندارد EN 14399-4 چه ارتباطی با DIN 6914 دارد؟
در منابع فنی اتصالات، EN 14399-4 بهعنوان استاندارد جایگزین DIN 6914 برای پیچهای ششگوش سر بزرگ سیستم HV معرفی میشود؛ این استاندارد مجموعه پیچ و مهره سیستم HV را در قالب یک استاندارد جدیدتر پوشش میدهد.
اهمیت این موضوع برای خریداران بسیار زیاد است. اگر در نقشه قدیمی پروژه عبارت DIN 6914 یا DIN 6915 درج شده باشد، باید بررسی شود که منظور دقیقاً کدام جزء اتصال است و معادل استاندارد جدید آن چیست.
در واقع، جستوجوی عبارت مهره DIN 6914 در بازار ممکن است به محصولاتی منتهی شود که نام استاندارد بهصورت بازاری استفاده شده است. برای خرید حرفهای، بهتر است مشخصات فنی واقعی محصول مبنا قرار گیرد.
ابعاد مهره فولادی کلاس ۱۰ در سایزهای پرکاربرد
استاندارد EN 14399-4 برای مهرههای HV سایزهای M12، M16، M20، M22، M24، M27، M30 و M36 را پوشش میدهد. برای هر سایز، گام رزوه، ارتفاع مهره، اندازه آچارخور و سایر ابعاد مشخص شده است.
برخی ابعاد اسمی رایج عبارتاند از:
سایز مهره گام رزوه ارتفاع اسمی تقریبی اندازه آچارخور اسمی M12 ۱٫۷۵ میلیمتر ۱۰ میلیمتر ۲۲ میلیمتر M16 ۲ میلیمتر ۱۳ میلیمتر ۲۷ میلیمتر M20 ۲٫۵ میلیمتر ۱۶ میلیمتر ۳۲ میلیمتر M22 ۲٫۵ میلیمتر ۱۸ میلیمتر ۳۶ میلیمتر M24 ۳ میلیمتر ۲۰ میلیمتر ۴۱ میلیمتر M27 ۳ میلیمتر ۲۲ میلیمتر ۴۶ میلیمتر M30 ۳٫۵ میلیمتر ۲۴ میلیمتر ۵۰ میلیمتر M36 ۴ میلیمتر ۲۹ میلیمتر ۶۰ میلیمتر
این جدول برای شناخت اولیه مناسب است؛ برای ساخت یا خرید نهایی باید نسخه استاندارد و مشخصات فنی پروژه کنترل شود. جداول فنی EN 14399-4 همین محدوده سایزی و ابعاد مربوط به رزوه، ارتفاع و آچارخور را ارائه میکنند.
فرآیند تولید مهره فولادی کلاس ۱۰
فرآیند تولید مهره فولادی کلاس ۱۰ با توجه به تیراژ، ابعاد، جنس و روش ساخت میتواند متفاوت باشد، اما در سفارشهای صنعتی چند مرحله اصلی اهمیت زیادی دارد.
ابتدا ماده اولیه متناسب با مشخصات فنی انتخاب میشود. سپس با توجه به روش تولید، عملیات شکلدهی یا ماشینکاری انجام میشود. پس از ایجاد هندسه اصلی، رزوه داخلی مهره تولید میشود.
در مرحله بعد، در صورت نیاز عملیات حرارتی انجام میگیرد تا خواص مکانیکی و سختی موردنظر حاصل شود. پس از آن، قطعه از نظر ابعاد، رزوه، سطح و سایر الزامات بررسی میشود.
در سفارشهایی که نیازمند پوشش هستند، عملیات پوششدهی نیز باید با الزامات استاندارد و عملکرد اتصال هماهنگ باشد.
در نهایت، مهرهها تفکیک، علامتگذاری و بستهبندی میشوند تا سایز و مشخصات آنها در زمان مصرف قابل شناسایی باشد.
اهمیت عملیات حرارتی در مهره کلاس ۱۰
عملیات حرارتی یکی از مراحل مهم در ساخت قطعات فولادی با خواص مکانیکی مشخص است. اگر فرآیند حرارتی بهدرستی کنترل نشود، ممکن است خواص موردنیاز قطعه حاصل نشود.
در مهره فولادی کلاس ۱۰، دستیابی به خواص مکانیکی تعیینشده اهمیت ویژهای دارد؛ زیرا مهره در زمان سفتکردن و اعمال پیشبار باید بتواند عملکرد موردانتظار سیستم اتصال را تأمین کند.
بنابراین کنترل دما، زمان، شرایط سردشدن و آزمونهای پس از عملیات حرارتی، بسته به فرآیند و الزامات سفارش، اهمیت دارد.
برای سفارشهای حساس، بهتر است درباره امکان ارائه مدارک کنترل کیفیت و گزارشهای مرتبط با متریال و خواص مکانیکی نیز از تولیدکننده سؤال شود.
اهمیت رزوه در تولید مهره فولادی کلاس ۱۰
رزوه داخلی، یکی از حساسترین بخشهای مهره فولادی کلاس ۱۰ است. حتی اگر ابعاد خارجی مهره کاملاً درست باشد، رزوه نامناسب میتواند باعث مشکل در مونتاژ یا عملکرد اتصال شود.
در EN 14399-4، رزوه مهرههای سیستم HV به استانداردهای ISO مربوط به رزوه متریک ارجاع داده شده است و برای شرایط مختلف پوشش، کلاس تلرانس مناسب تعیین میشود.
به همین دلیل، کنترل گام رزوه، قطر مؤثر، وضعیت سطح و هماهنگی رزوه مهره با پیچ از اهمیت زیادی برخوردار است.
در زمان تولید مهره فولادی، کنترل رزوه باید بهعنوان یکی از مراحل اصلی کنترل کیفیت در نظر گرفته شود.
علامتگذاری مهره HV کلاس ۱۰
یکی از نکات قابلتوجه در استاندارد EN 14399-4، الزام به علامتگذاری مهرههای سازهای پرمقاومت است.
بر اساس این استاندارد، مهره باید علامت کلاس مقاومتی و حروف HV را داشته باشد؛ نمونه علامتگذاری «10 HV» است. همچنین علامت شناسایی سازنده مجموعه نیز باید درج شود.
این علامتگذاری به شناسایی محصول و کنترل آن در پروژه کمک میکند و برای اتصالات حساس، موضوعی مهم محسوب میشود.
پوشش سطحی مهرههای فولادی کلاس ۱۰
مهره ممکن است بهصورت بدون پوشش یا با پوشش مشخص برای شرایط محیطی پروژه عرضه شود. در استاندارد EN 14399-4 برای شرایطی مانند گالوانیزه گرم، الزامات مشخصی در نظر گرفته شده است.
پوشش فقط برای زیبایی یا جلوگیری از زنگزدگی نیست؛ ضخامت و نوع پوشش میتواند روی رزوه و رفتار اتصال نیز اثر داشته باشد.
به همین دلیل، در تولید مهره فولادی کلاس ۱۰ باید پوشش از ابتدا در برنامه تولید لحاظ شود و پس از پوشش نیز ابعاد و عملکرد رزوه کنترل شوند.
کاربرد مهره فولادی کلاس ۱۰ در سازههای فلزی
مهرههای کلاس ۱۰ سیستم HV در اتصالات پرمقاومت سازهای کاربرد دارند. اسکلتهای فولادی، سازههای صنعتی، سولهها، پلها و برخی پروژههای زیرساختی از جمله کاربردهایی هستند که ممکن است از این سیستمهای اتصال استفاده کنند.
در این پروژهها، اتصال باید بر اساس طراحی سازه و دستورالعمل اجرایی پروژه اجرا شود. صرفاً انتخاب مهره کلاس ۱۰ بهتنهایی به معنی ایجاد یک اتصال HV کامل نیست.
پیچ، مهره، واشر، سطح اتصال، روش مونتاژ و فرآیند پیشتنیدگی باید با الزامات طراحی هماهنگ باشند.
چرا خرید مهره HV از تأمینکننده تخصصی مهم است؟
وقتی پروژه به تعداد زیادی مهره فولادی کلاس ۱۰ نیاز دارد، تأمینکننده باید بتواند علاوه بر ارائه محصول، مشخصات فنی و مدارک موردنیاز پروژه را نیز مدیریت کند.
تفاوت میان یک مهره عمومی و مهره مخصوص اتصال HV ممکن است از نظر ظاهری بسیار کم باشد؛ اما برای واحد کنترل کیفیت، تفاوت در کلاس مقاومتی، استاندارد، رزوه، پوشش و علامتگذاری بسیار مهم است.
بنابراین هنگام خرید، بهتر است موارد زیر بررسی شوند:
- استاندارد محصول
- سایز و گام رزوه
- کلاس مقاومتی
- علامتگذاری
- جنس و گرید فولاد
- پوشش
- مدارک کنترل کیفیت
- تعداد و بستهبندی
- زمان تحویل
تولید مهره فولادی کلاس ۱۰ در تهران
دسترسی به تولیدکننده و تأمینکننده تخصصی در تهران میتواند برای پروژههای صنعتی و عمرانی مزیتهایی مانند پیگیری سریعتر سفارش، ارسال نمونه، بررسی مشخصات و هماهنگی تأمین ایجاد کند.
بااینحال، محل تولید بهتنهایی معیار کیفیت نیست. توان فنی، تجربه، کنترل کیفیت و امکان تأمین محصول مطابق استاندارد باید در اولویت قرار گیرد.
اگر به تولید مهره فولادی کلاس ۱۰ در تهران نیاز دارید، بهتر است پیش از ثبت سفارش، سایزها، تعداد و استاندارد موردنظر خود را اعلام کنید تا فرآیند استعلام دقیقتر انجام شود.
فهرست سایزها و تعداد موردنیاز پروژه را ارسال کنید تا برای تأمین یا تولید بررسی شود:
دریافت استعلام مستقیم در واتساپ
قیمت مهره فولادی کلاس ۱۰ چگونه تعیین میشود؟
قیمت مهره فولادی کلاس ۱۰ به عوامل مختلفی وابسته است و نمیتوان بدون دانستن سایز و تعداد، قیمت دقیقی اعلام کرد.
عوامل مهم شامل موارد زیر هستند:
- سایز مهره
- وزن قطعه
- قیمت فولاد
- تعداد سفارش
- روش تولید
- عملیات حرارتی
- نوع پوشش
- کنترل کیفیت
- بستهبندی
- زمان تحویل
در سفارشهای عمده، تیراژ تأثیر قابلتوجهی روی قیمت نهایی دارد. همچنین سفارش مهرههای خاص یا دارای الزامات کنترلی بیشتر ممکن است هزینه تولید و کنترل بالاتری داشته باشد.
بنابراین برای دریافت قیمت واقعی، بهتر است فهرست دقیق سایز و تعداد را ارائه کنید.
سفارش مهره فولادی کلاس ۱۰ برای پروژههای صنعتی
اگر در حال اجرای یک پروژه سازهای هستید و به مهره DIN 6915 یا مهره سیستم HV نیاز دارید، مشخصات پروژه را قبل از سفارش آماده کنید.
برای استعلام دقیق، اطلاعات زیر بسیار مفید هستند:
- سایزهای موردنیاز
- تعداد هر سایز
- استاندارد درجشده در نقشه
- نوع پوشش
- زمان تحویل
- نیاز به گواهی یا گزارش کنترل کیفیت
- نام و مشخصات سیستم پیچومهره
در صورت وجود نقشه یا دیتاشیت، ارسال آن میتواند به جلوگیری از اشتباه در انتخاب محصول کمک کند.
نقشه یا فهرست خرید خود را ارسال کنید تا مشخصات سفارش بررسی شود.
برای آشنایی بیشتر با خدمات مجموعه نیز میتوانید به وبسایتهای زیر مراجعه کنید:
تفاوت DIN 6915 با DIN 6914 در یک نگاه
برای جلوگیری از اشتباه هنگام سفارش، این دو استاندارد را باید از هم تفکیک کرد:
DIN 6914: مربوط به پیچهای ششگوش سر بزرگ برای اتصالات سازهای پرمقاومت بوده است.
DIN 6915: مربوط به مهرههای مورد استفاده در سیستم اتصالات پرمقاومت HV بوده است.
در استاندارد جدید، EN 14399-4 سیستم HV را برای پیچ و مهره پوشش میدهد و DIN 6914 بهعنوان استاندارد قدیمی پیچها با آن جایگزین شده است.
بنابراین اگر عبارت «مهره DIN 6914» را در بازار مشاهده کردید، بهتر است قبل از سفارش مشخص کنید که منظور دقیقاً مهره HV مطابق DIN 6915 یا EN 14399-4 است.
چگونه مهره فولادی کلاس ۱۰ مناسب را انتخاب کنیم؟
انتخاب صحیح با بررسی چهار عامل اصلی آغاز میشود: سایز، استاندارد، کلاس مقاومتی و سیستم اتصال.
اگر پیچ شما از سیستم HV است، مهره نیز باید با همان سیستم سازگار باشد. استفاده از مهرهای که فقط قطر رزوه مشابه دارد، لزوماً انتخاب صحیحی نیست.
همچنین باید مشخص شود که محصول بدون پوشش است یا گالوانیزه شده و آیا پروژه به مدارک کنترل کیفیت نیاز دارد یا خیر.
در پروژههای حساس، بهتر است واحد فنی یا مهندس سازه مشخصات محصول را قبل از خرید تأیید کند.
جمعبندی؛ انتخاب مطمئن مهره HV کلاس ۱۰
تولید مهره فولادی کلاس ۱۰ برای اتصالات پرمقاومت، فرآیندی تخصصی است که باید بر اساس استاندارد، متریال، رزوه، عملیات حرارتی، ابعاد و الزامات کنترل کیفیت انجام شود.
نکته مهم در سفارش این محصول، تفکیک استانداردهای DIN 6914 و DIN 6915 است. DIN 6914 به پیچهای سازهای پرمقاومت مربوط بوده و DIN 6915 برای مهرههای این سیستم استفاده شده است. در استانداردهای جدید، EN 14399-4 مرجع اصلی سیستم HV محسوب میشود.
اگر پروژه شما به مهره M12 تا M36 کلاس ۱۰ نیاز دارد، بهتر است پیش از خرید، مشخصات دقیق اتصال، استاندارد، پوشش و تعداد موردنیاز مشخص شود.
برای دریافت استعلام قیمت، بررسی سایزها و هماهنگی تأمین مهره فولادی کلاس ۱۰، همین حالا مشخصات پروژه خود را ارسال کنید.
پرسشهای متداول درباره مهره فولادی کلاس ۱۰
مهره فولادی کلاس ۱۰ چیست؟
مهره کلاس ۱۰ یک مهره فولادی با کلاس خواص مکانیکی ۱۰ است که در سیستمهای اتصال پرمقاومت، از جمله سیستم HV، استفاده میشود. در EN 14399-4، کلاس ۱۰ برای مهرههای این سیستم تعیین شده است.
آیا DIN 6914 استاندارد مهره است؟
خیر. DIN 6914 به پیچهای سازهای پرمقاومت مربوط بوده است. برای مهرههای HV، DIN 6915 استاندارد مرتبط قدیمی است و در استانداردهای جدید، EN 14399-4 مورد استفاده قرار میگیرد.
مهره DIN 6915 چه کاربردی دارد؟
مهره DIN 6915 برای سیستمهای اتصال سازهای پرمقاومت HV طراحی شده بود و در مجموعه پیچ، مهره و واشر مورد استفاده قرار میگرفت.
مهره EN 14399-4 در چه سایزهایی موجود است؟
استاندارد EN 14399-4 سایزهای M12، M16، M20، M22، M24، M27، M30 و M36 را پوشش میدهد.
آیا مهره کلاس ۱۰ همان مهره HV است؟
هر مهره کلاس ۱۰ لزوماً مهره HV نیست. برای کاربرد HV باید علاوه بر کلاس مقاومتی، استاندارد، ابعاد، رزوه، علامتگذاری و سایر الزامات مجموعه اتصال نیز بررسی شود.
علامت 10 HV روی مهره به چه معناست؟
این علامت نشاندهنده کلاس خواص مکانیکی ۱۰ و تعلق محصول به سیستم HV طبق الزامات علامتگذاری استاندارد است. EN 14399-4 درج کلاس و حروف HV را برای مهرههای سازهای پرمقاومت مشخص میکند.
برای خرید مهره فولادی کلاس ۱۰ چه اطلاعاتی لازم است؟
سایز، تعداد، استاندارد، گام رزوه، نوع پوشش، کاربرد و الزامات کنترل کیفیت مهمترین اطلاعات هستند. اگر نقشه یا فهرست خرید دارید، ارسال آن بهترین راه برای استعلام دقیق است.
آیا امکان تولید مهره فولادی کلاس ۱۰ در تهران وجود دارد؟
امکان تولید یا تأمین به سایز، تیراژ و مشخصات فنی سفارش بستگی دارد. برای بررسی دقیق، بهتر است مشخصات قطعه و تعداد موردنیاز ارسال شود.
