در سازههای فولادی سنگین، کیفیت اتصال پیچومهره فقط به انتخاب پیچ مناسب محدود نمیشود. واشر نیز بخشی مهم از مجموعه اتصال است و باید از نظر ابعاد، جنس، سختی و مشخصات فنی با سیستم اتصال هماهنگ باشد. به همین دلیل، تولید واشر فولادی HV برای پروژههای حساس باید بر اساس استاندارد و الزامات مهندسی انجام شود.
واشرهای مورد استفاده در اتصالات پرمقاومت سازههای فولادی، وظیفه توزیع مناسب نیروی اعمالشده توسط پیچ و مهره روی سطح اتصال را بر عهده دارند. در سیستم HV، استفاده از واشر مناسب در کنار پیچ و مهره متناظر، بخشی از الزامات عملکرد صحیح اتصال محسوب میشود.
استاندارد قدیمی DIN 6916 برای واشرهای گرد مورد استفاده در اتصالات سازهای پرمقاومت تدوین شده بود و امروزه EN 14399-6 بهعنوان استاندارد جایگزین آن شناخته میشود. بنابراین هنگام سفارش، توجه به مرجع استاندارد و الزامات پروژه اهمیت زیادی دارد.
اگر برای پروژه عمرانی، اسکلت فلزی، سوله، پل یا سازه صنعتی به واشر HV نیاز دارید، پیش از خرید، نقشه و مشخصات فنی خود را بررسی کنید تا واشر انتخابشده با سیستم اتصال کاملاً هماهنگ باشد.
واشر DIN 6916 چیست و چه کاربردی دارد؟

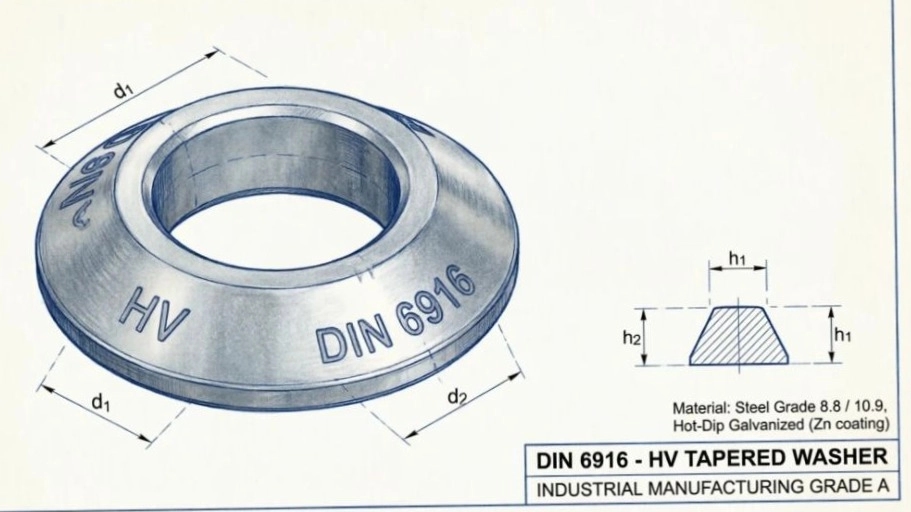

واشر DIN 6916 یک واشر فولادی با ساختار مشخص برای استفاده در اتصالات سازهای پرمقاومت است. این واشر دارای سطح تخت و پخ مشخص بوده و برای سایزهای مختلف پیچهای سیستم HV طراحی شده است.
استاندارد DIN 6916 در نسخه سال ۱۹۸۹، سایزهایی مانند M12، M16، M20، M22، M24، M27، M30 و M36 را پوشش میدهد و برای هر سایز، قطر داخلی، قطر خارجی، ضخامت و ابعاد پخ مشخصی تعریف شده است.
برای نمونه، در سایز M24، قطر داخلی اسمی واشر ۲۵ میلیمتر، قطر خارجی اسمی ۴۴ میلیمتر و ضخامت اسمی ۴ میلیمتر است. برای M30 نیز قطر داخلی اسمی ۳۱ میلیمتر، قطر خارجی اسمی ۵۶ میلیمتر و ضخامت اسمی ۵ میلیمتر تعیین شده است.
بنابراین واشر DIN 6916 یک واشر معمولی بازار نیست که بتوان هر قطعه مشابهی را جایگزین آن کرد؛ بلکه ابعاد و الزامات مشخصی دارد و برای کاربرد سازهای طراحی شده است.
تفاوت واشر معمولی با واشر فولادی HV چیست؟
یکی از اشتباهات رایج در خرید اتصالات سازهای، یکسان دانستن واشر معمولی و واشر HV است. ظاهر هر دو محصول ممکن است مشابه باشد، اما مشخصات فنی آنها میتواند تفاوت قابلتوجهی داشته باشد.
واشر فولادی HV برای استفاده در سیستمهای اتصال پرمقاومت طراحی شده و از نظر ابعاد، ضخامت، سختی و الزامات تولید باید با کاربرد موردنظر سازگار باشد.
واشرهای معمولی ممکن است برای اتصالات عمومی، ماشینآلات یا کاربردهای سبکتر مناسب باشند، اما در یک اتصال سازهای پرمقاومت نمیتوان صرفاً بر اساس قطر سوراخ یا ظاهر واشر تصمیمگیری کرد.
در چنین شرایطی، تولید واشر فولادی HV مطابق استاندارد باعث میشود محصول نهایی بر اساس مشخصات فنی تعریفشده ساخته و کنترل شود.
ارتباط DIN 6916 با EN 14399-6 چیست؟
یکی از نکات مهم هنگام جستوجوی واشر DIN 6916 HV این است که بدانیم DIN 6916 در منابع فنی بهعنوان استاندارد قدیمی این نوع واشر شناخته میشود و EN 14399-6 جایگزین آن شده است.
استاندارد EN 14399-6 مربوط به واشرهای تخت پخدار برای اتصالات سازهای پرمقاومت، سیستم HV است. ابعاد اصلی اعلامشده برای سایزهای M12 تا M36 با مشخصات شناختهشده DIN 6916 مطابقت دارند.
به همین دلیل، هنگام سفارش بهتر است فقط عبارت DIN 6916 را مطرح نکنید؛ بلکه از تأمینکننده بخواهید مشخص کند محصول بر اساس کدام نسخه استاندارد و برای کدام سیستم اتصال تولید یا تأمین میشود.
این موضوع بهخصوص برای پروژههایی اهمیت دارد که اسناد مهندسی آنها به استانداردهای اروپایی جدیدتر ارجاع میدهند.
ابعاد واشر DIN 6916 در سایزهای پرکاربرد
یکی از مهمترین ویژگیهای واشر فولادی HV، رعایت دقیق ابعاد است. جدول زیر برخی ابعاد اسمی شناختهشده این استاندارد را نشان میدهد:
سایز پیچ قطر داخلی اسمی واشر قطر خارجی اسمی ضخامت اسمی M12 ۱۳ میلیمتر ۲۴ میلیمتر ۳ میلیمتر M16 ۱۷ میلیمتر ۳۰ میلیمتر ۴ میلیمتر M20 ۲۱ میلیمتر ۳۷ میلیمتر ۴ میلیمتر M22 ۲۳ میلیمتر ۳۹ میلیمتر ۴ میلیمتر M24 ۲۵ میلیمتر ۴۴ میلیمتر ۴ میلیمتر M27 ۲۸ میلیمتر ۵۰ میلیمتر ۵ میلیمتر M30 ۳۱ میلیمتر ۵۶ میلیمتر ۵ میلیمتر M36 ۳۷ میلیمتر ۶۶ میلیمتر ۶ میلیمتر
این اعداد برای شناخت مشخصات استاندارد مفید هستند، اما برای سفارش پروژهای بهتر است ابعاد موردنیاز از آخرین استاندارد، نقشه پروژه یا مشخصات فنی قرارداد کنترل شوند.
جنس و سختی واشر فولادی HV
متریال یکی از مهمترین بخشهای تولید واشر فولادی HV است. در نسخه DIN 6916، برای واشر فولادی عملیات حرارتیشده، سختی در محدوده ۲۹۵ تا ۳۵۰ HV10 ذکر شده است.
این موضوع نشان میدهد که واشر موردنظر صرفاً یک ورق فولادی پانچشده نیست. فرآیند تولید و عملیات حرارتی میتواند روی خواص نهایی قطعه اثرگذار باشد.
در تولید صنعتی، انتخاب فولاد باید با توجه به مشخصات استاندارد، فرآیند ساخت و الزامات پروژه انجام شود. همچنین اگر سفارش نیازمند گواهی متریال، گزارش سختی یا کنترلهای خاص باشد، این موارد باید پیش از شروع تولید مشخص شوند.
به همین دلیل، هنگام سفارش واشر DIN 6916 فقط درباره قیمت هر کیلوگرم سؤال نکنید؛ مشخصات فنی محصول را نیز بررسی کنید.
فرآیند تولید واشر فولادی HV چگونه است؟
فرآیند تولید واشر فولادی HV بسته به تیراژ، جنس و دقت موردنیاز میتواند شامل چند مرحله باشد.
ابتدا ورق یا ماده اولیه مناسب انتخاب میشود. سپس با توجه به ضخامت و قطر واشر، عملیات برش یا فرمدهی انجام میشود. پس از ایجاد شکل اصلی، لبهها و پخ موردنظر کنترل میشوند.
در صورت نیاز، عملیات حرارتی برای دستیابی به خواص مکانیکی و سختی موردنظر انجام میشود. پس از آن، کنترل ابعادی و بررسی سطح قطعه انجام میگیرد.
در سفارشهای حساس، کنترل میتواند شامل اندازهگیری قطر داخلی، قطر خارجی، ضخامت، پخ، سختی و وضعیت سطحی باشد.
در نهایت، قطعات بر اساس سایز و سفارش بستهبندی میشوند تا در زمان تحویل، امکان شناسایی و تفکیک دقیق آنها وجود داشته باشد.
چرا پخ واشر DIN 6916 اهمیت دارد؟
یکی از ویژگیهای مهم واشر DIN 6916 HV وجود پخ مشخص در قسمت مربوط به واشر است. این پخ صرفاً یک ویژگی ظاهری نیست و بخشی از هندسه تعریفشده محصول محسوب میشود.
در استاندارد DIN 6916، برای سایزهای مختلف مقدار مشخصی برای پخ در نظر گرفته شده است. برای مثال، مقدار اسمی پخ در سایزهای M20 تا M24 حدود ۲ میلیمتر و در M27 و M30 حدود ۲٫۵ میلیمتر است.
بنابراین اگر واشر با روش نامناسب تولید شود یا پخ آن خارج از محدوده موردنظر باشد، محصول ممکن است از نظر ظاهری مشابه باشد اما از نظر انطباق با استاندارد قابلقبول نباشد.
در تولید واشر فولادی برای کاربردهای حساس، همین جزئیات کوچک اهمیت زیادی دارند.
کنترل کیفیت در تولید واشر فولادی HV
کنترل کیفیت باید از مرحله مواد اولیه شروع شود و تا محصول نهایی ادامه پیدا کند.
مهمترین مواردی که میتوان در یک سفارش صنعتی بررسی کرد عبارتاند از:
- کنترل قطر داخلی
- کنترل قطر خارجی
- کنترل ضخامت
- بررسی پخ
- کنترل تختی و فرم هندسی
- بررسی کیفیت سطح
- کنترل سختی
- بررسی متریال
- کنترل پوشش در صورت وجود
- تطبیق محصول با نقشه یا استاندارد
استاندارد DIN 6916 همچنین به علامتگذاری واشر اشاره دارد و برای سطح زیرین واشر، علامت HV و نشانه سازنده را در نظر گرفته است.
در نسخههای جدیدتر و پروژههای مبتنی بر EN 14399، باید الزامات همان استاندارد و اسناد پروژه مبنا قرار گیرد.
کاربرد واشر فولادی HV در سازههای فلزی
واشر فولادی HV در پروژههایی استفاده میشود که اتصالات پیچی پرمقاومت نقش مهمی در انتقال نیرو دارند. از جمله کاربردهای رایج میتوان به اسکلتهای فولادی، سولههای صنعتی، سازههای فلزی، پلها، تجهیزات سنگین و برخی اتصالات صنعتی اشاره کرد.
در این کاربردها، کیفیت اتصال به مجموعهای از عوامل وابسته است. پیچ، مهره، واشر، سطح تماس، سوراخکاری و روش اجرای اتصال باید هماهنگ باشند.
به همین دلیل، استفاده از یک واشر عمومی به جای واشر مشخصشده در طراحی میتواند تصمیم مناسبی نباشد.
اگر پروژه شما بر اساس سیستم HV طراحی شده است، بهتر است واشر DIN 6916 یا معادل استاندارد فعلی آن را بر اساس مشخصات پروژه تهیه کنید.
خرید یا تولید واشر فولادی HV؛ کدام گزینه بهتر است؟
انتخاب میان خرید محصول آماده و تولید واشر فولادی HV به تیراژ، سایز، زمان تحویل و مشخصات پروژه بستگی دارد.
اگر سایز استاندارد و پرمصرف باشد، خرید محصول آماده میتواند سریعتر باشد. اما در سفارشهای عمده، پروژههای خاص یا زمانی که نیاز به کنترل دقیق مشخصات وجود دارد، تولید یا تأمین مستقیم از یک مجموعه تخصصی میتواند مزیت داشته باشد.
همچنین در پروژههای بزرگ، قابلیت تأمین مستمر اهمیت زیادی دارد. ممکن است یک پروژه به هزاران قطعه واشر در چند مرحله نیاز داشته باشد و هماهنگی تولید و تحویل اهمیت بیشتری از خرید مقطعی داشته باشد.
قیمت واشر فولادی HV چگونه تعیین میشود؟
قیمت واشر فولادی HV به عوامل متعددی وابسته است و نمیتوان برای همه سایزها یک قیمت ثابت اعلام کرد.
مهمترین عوامل عبارتاند از:
- سایز واشر
- وزن هر قطعه
- تعداد سفارش
- قیمت فولاد
- نوع و گرید متریال
- عملیات حرارتی
- روش تولید
- کنترلهای کیفی
- پوشش سطحی
- بستهبندی
- زمان تحویل
برای همین، بهترین روش دریافت قیمت این است که سایز، تعداد و مشخصات فنی را اعلام کنید.
اگر برای پروژه خود به تعداد بالای واشر DIN 6916 HV نیاز دارید، ارسال فهرست سایزها میتواند به دریافت استعلام دقیقتر کمک کند.
سفارش تولید واشر فولادی HV برای پروژههای صنعتی
اگر به تولید واشر فولادی HV برای پروژه صنعتی، سازه فلزی یا اتصالات پرمقاومت نیاز دارید، مشخصات سفارش را پیش از تولید بهصورت دقیق تعیین کنید.
اطلاعاتی مانند سایز، تعداد، استاندارد، متریال، نوع عملیات حرارتی، پوشش و الزامات کنترل کیفیت، مسیر تأمین را شفافتر میکنند.
همچنین اگر نقشه یا دیتاشیت پروژه در اختیار دارید، ارسال آن میتواند باعث شود محصول دقیقتر بر اساس نیاز پروژه بررسی شود.
برای دریافت مشاوره و استعلام، مشخصات فنی یا فهرست سایزهای موردنیاز خود را ارسال کنید تا امکان تأمین و تولید بررسی شود.
چرا انتخاب تأمینکننده تخصصی اهمیت دارد؟
در خرید اتصالات سازهای، فقط قیمت محصول معیار مناسبی نیست. توانایی تأمینکننده در ارائه محصول مطابق مشخصات فنی، پیگیری کیفیت، تأمین تیراژ و پاسخگویی در زمان اجرای پروژه نیز اهمیت دارد.
یک تأمینکننده حرفهای باید بتواند درباره مواردی مانند استاندارد، سایز، جنس، سختی، پوشش و شرایط تحویل اطلاعات روشنی ارائه کند.
در پروژههای بزرگ، این موضوع میتواند از بروز اختلاف میان قطعه تحویلی و مشخصات مندرج در اسناد پروژه جلوگیری کند.
اگر به دنبال تأمین واشر فولادی HV هستید، بهتر است پیش از ثبت سفارش، مشخصات قطعه و الزامات فنی پروژه را در اختیار فروشنده یا تولیدکننده قرار دهید.
جمعبندی؛ انتخاب مطمئن واشر DIN 6916 HV
تولید واشر فولادی HV فرآیندی است که باید با توجه به استاندارد، ابعاد، متریال، سختی و کاربرد نهایی انجام شود. DIN 6916 مرجع شناختهشدهای برای واشرهای گرد مورد استفاده در اتصالات سازهای پرمقاومت بوده و EN 14399-6 بهعنوان استاندارد جایگزین آن مطرح است.
اگر برای پروژه خود به واشر M12، M16، M20، M22، M24، M27، M30 یا M36 نیاز دارید، انتخاب محصول مطابق استاندارد و مشخصات فنی پروژه اهمیت زیادی دارد.
از طرف دیگر، برای سفارشهای عمده یا پروژههایی که نیازمند کنترل دقیق مشخصات هستند، تولید واشر فولادی HV میتواند راهکاری مناسب برای تأمین محصول موردنیاز باشد.
برای دریافت استعلام قیمت، بررسی سایزها و هماهنگی تأمین، مشخصات پروژه خود را ارسال کنید.
اگر جدول سایزها، تعداد موردنیاز یا نقشه پروژه را دارید، همین حالا برای دریافت استعلام تخصصی اقدام کنید.
پرسشهای متداول درباره واشر فولادی HV
واشر فولادی HV چیست؟
واشر فولادی HV نوعی واشر مورد استفاده در سیستمهای اتصال سازهای پرمقاومت است که باید مشخصات هندسی و فنی مناسب با سیستم اتصال داشته باشد.
DIN 6916 برای چه نوع واشری است؟
DIN 6916 استاندارد مربوط به واشرهای گرد برای اتصالات سازهای فولادی پرمقاومت است. این استاندارد در منابع فنی جدیدتر با EN 14399-6 جایگزین شده است.
آیا DIN 6916 و EN 14399-6 یکسان هستند؟
این دو استاندارد را نباید بدون بررسی اسناد پروژه کاملاً یکسان تلقی کرد؛ اما EN 14399-6 استاندارد جایگزین DIN 6916 برای واشرهای سیستم HV معرفی شده است و ابعاد اصلی سایزهای متداول با مشخصات DIN 6916 همخوانی دارند.
واشر DIN 6916 در چه سایزهایی تولید میشود؟
در نسخه DIN 6916، سایزهای M12 تا M36 شامل M12، M16، M20، M22، M24، M27، M30 و M36 تعریف شدهاند. برای سفارش، باید استاندارد و سایز موردنیاز پروژه بررسی شود.
آیا امکان تولید واشر فولادی HV سفارشی وجود دارد؟
امکان تولید یا تأمین سفارشی به سایز، تیراژ، متریال، تلرانس و الزامات پروژه بستگی دارد. ارسال نقشه یا مشخصات فنی بهترین روش برای بررسی امکان ساخت است.
برای استعلام قیمت واشر DIN 6916 چه اطلاعاتی لازم است؟
سایز، تعداد، استاندارد، جنس، عملیات حرارتی، پوشش احتمالی و زمان تحویل اطلاعات مهمی برای استعلام قیمت هستند.
چگونه واشر HV مناسب پروژه را سفارش دهیم؟
ابتدا استاندارد درجشده در نقشه یا مشخصات فنی پروژه را بررسی کنید، سپس سایز و تعداد موردنیاز را مشخص کرده و برای دریافت استعلام ارسال کنید.
برای دریافت قیمت و بررسی موجودی یا امکان تولید، مشخصات موردنیاز خود را ارسال کنید و پیش از خرید، انطباق محصول با استاندارد پروژه را بررسی نمایید.
